华建系列车库门按开启方式分类

华建系列车库门按开启方式分类，分为：卷帘车库门和翻板车库门两大类，卷帘车库门中含双层铝合金卷帘门（欧式卷帘门）、单层铝合金卷帘门、单层钢质卷帘门等，各类卷帘车库门的主体结构、安装要求和安装土建条件等基本雷同，整体区别于翻板车库门。

华建欧式卷帘车库门结构图

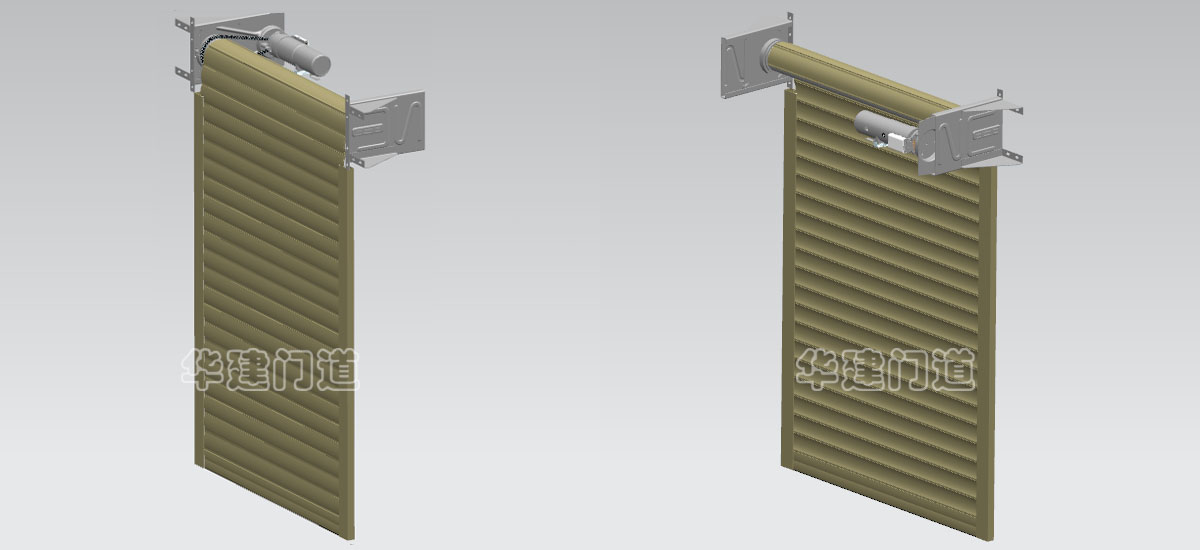

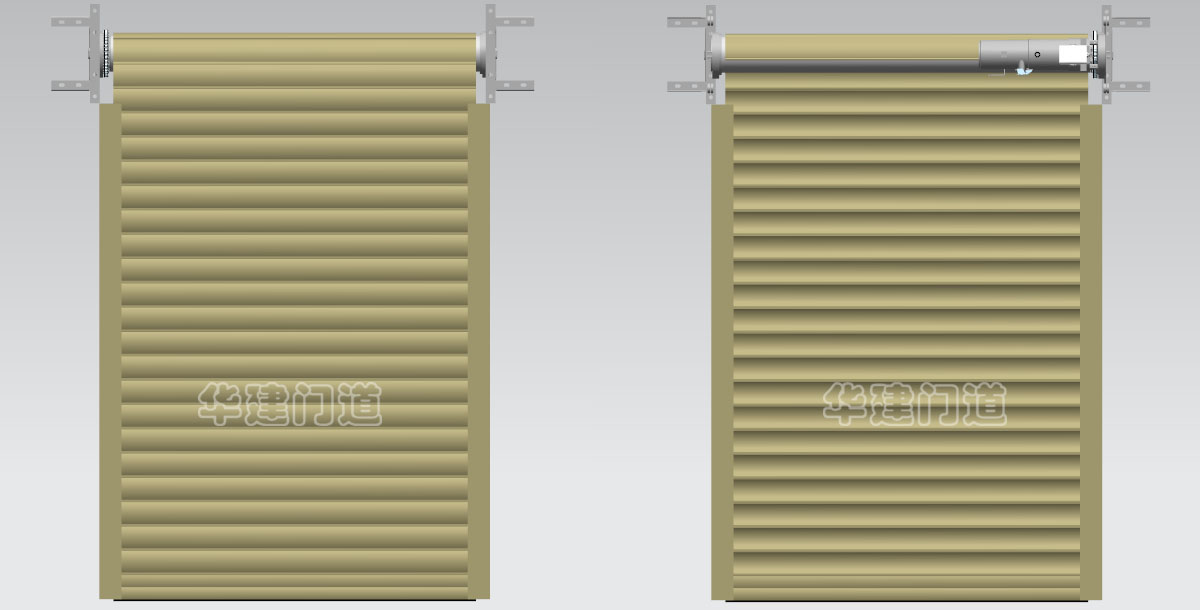

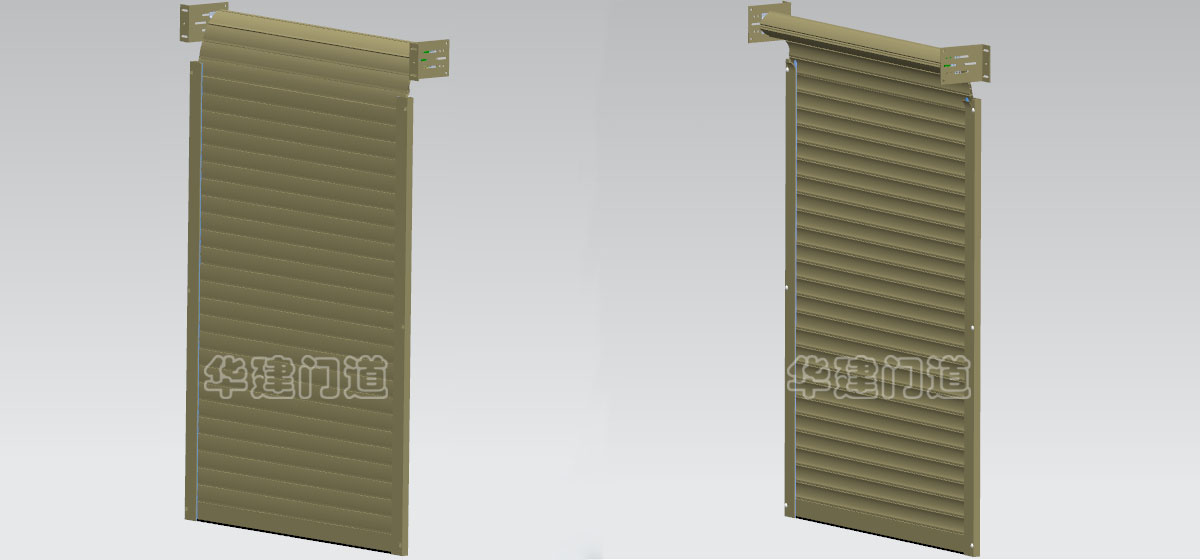

1、管状电机配铝合金双层门体

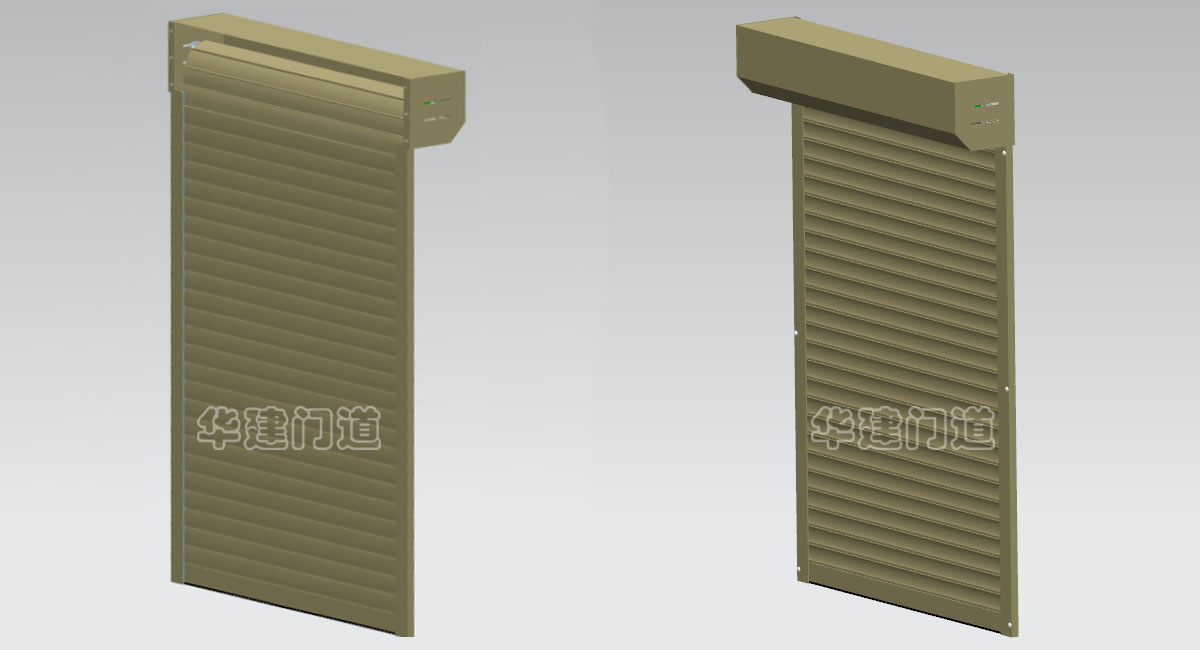

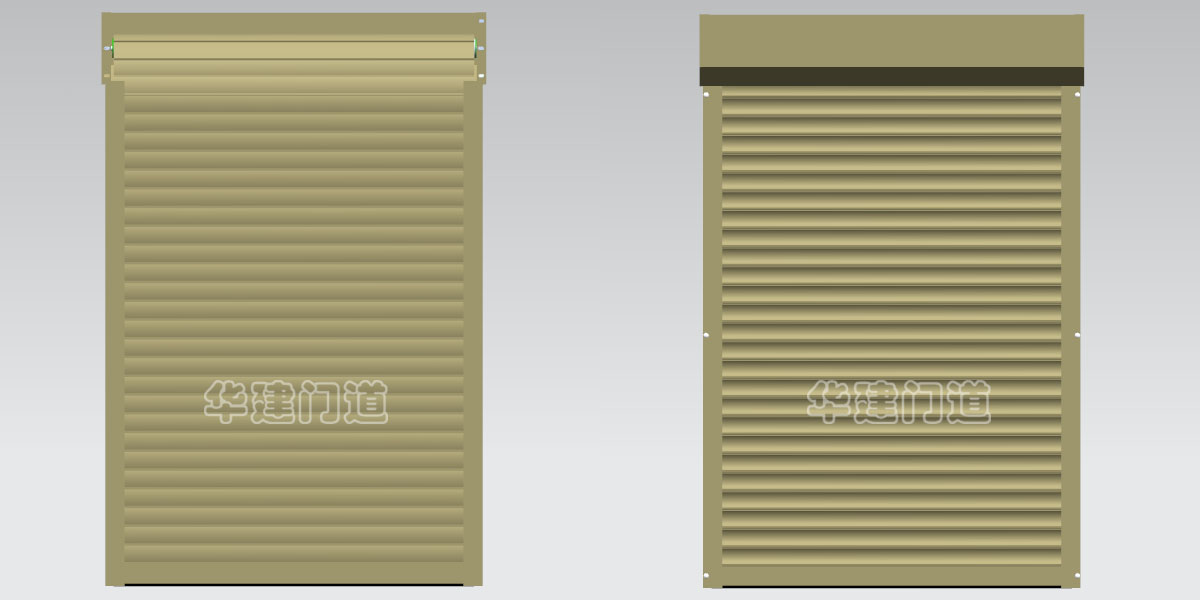

2、管状电机配铝合金双层门体加外包箱

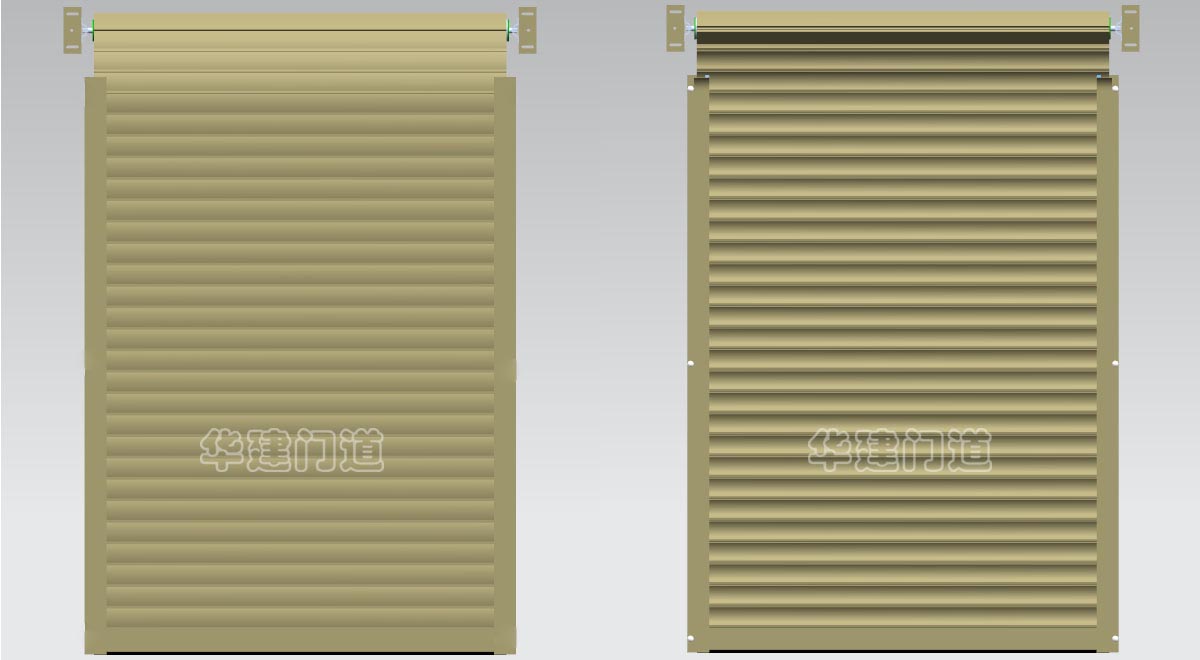

3、移动电机配铝合金双层门体

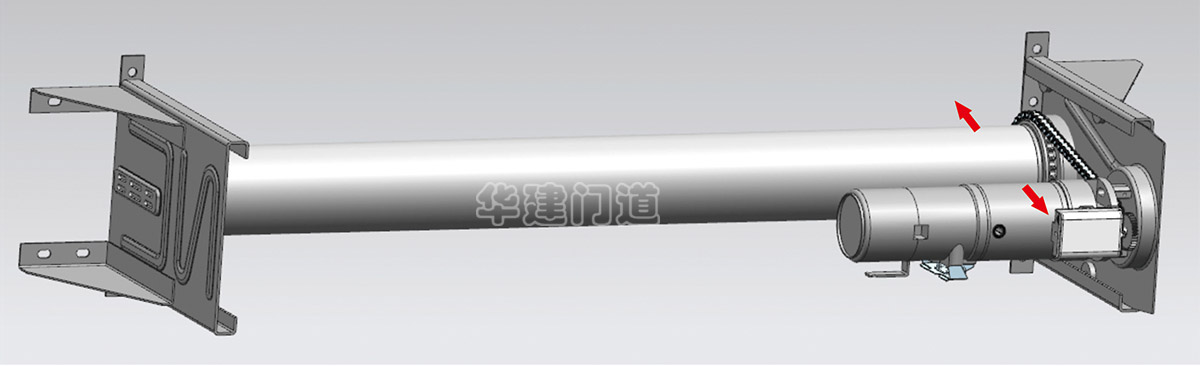

4、移动电机前后移动示意图

华建欧式卷帘车库门各项常规技术要求

1、常规技术性能要求：

1.1 耐用性能：门的正常使用寿命不低于50000次(易损件除外）；

1.2 抗风压性能：门的抗风压性能根据车库门的使用场合确定，车库门抗风压性能应≥700Pa，必要时门板应采取加强措施；

1.3 保温性及密封性能：车库门门板的保温性能＜2.0W/(㎡·k)，轨道内设置密封毛条，特殊情况门体与门体单片挂钩处设置三元乙丙橡胶条；

1.4 安全性能：应设安全保险功能，防止运行时伤及人员或物件；关闭时门扇遇大于50N阻滞力的障碍时自动停止关闭；驱动装置有自功能，门在断电时应不能非正常轻易打开，门扇启闭终点有行程限位，终点定位准确，重复精度不大于10mm；

1.5 电控装置性能：门在环境温度-20℃～50℃的条件下能正常工作，门在相对湿度90%的条件下能正常工作；各电器元件控制精确，标配无线遥控控制门的启闭，可延展其它的启闭控制方式；

1.6 启闭控制性能：门启闭控制装置应灵敏、轻便，遥控启闭速度为0.1～0.2m/s，遥控距离应大于15m，小于50m；设有停电手动启闭功能，停电后车库门可拉动链条启闭或使用摇杆启闭门扇；

1.7 噪音控制性能：门在启闭运行时，持续噪声不大于65dB。

2、制作规范标准及要求：

2.1 轨道：铝合金材质制作，厚度为1.6-2.5mm，表面做喷涂处理，带消音密封条，固定螺钉开孔处配置装饰盖帽；

2.2 固定件：采用厚度不小于2.0mm厚的镀锌板制作，表面做喷涂处理；

2.3 轴支板：采用镀锌板模具冲压制作，厚度2.0-4.0mm，表面做喷涂处理，根据不同要求配置固定或移动轴支板；

2.4 平衡转轴：根据不同的门洞规格及开门机选型，配置相应的φ80、φ114、φ140、φ165、φ220等镀锌圆管转轴；

2.5 门体：根据不同的门洞规格及开门机选型，配置相应的77㎜、80㎜、90㎜、100㎜、120㎜的双层铝合金门体，应满足车库的不同要求，总体要有足够刚性和强度；

2.6 门体切割：欧卷车库门的门体是多片组合的方式，每片门体切割的长度差应控制在1㎜内，并必须由铝型材专用切割设备切割；

2.7 开门机：额定电压220V，可配置：固定管状电机、固定外挂电机、移动外挂电机，满足车库门各项要求，标配遥控器2只/台；

2.8 外包厢：欧卷车库门配置外包箱时，外包箱外形尺寸几何应标准，与轴支板或固定支架匹配严谨，不影响开门机的停电手动操作装置。

3、装配规范标准及要求：

3.1 门板表面应平整，光洁、无明显机械损伤，门体相邻表面无明显色差；

3.2 导轨及五金配件等表面应平整，光洁、无明显机械损伤，门体相邻表面无明显色差；

3.3 各部件表面涂层均匀、色泽一致，无流挂、脱落、露底等缺陷；

3.4 导轨横向垂直度和纵向垂直度应控制在5㎜内，尽量绝对垂直；

3.5 门扇与墙体或轨道的搭接量(单边)不小于25mm，特殊情况增加搭接量；

3.6 门扇顶部与转轴的搭接量，最少要超过转轴顶面80-300㎜，根据转轴大小实际定量；

3.7 导轨、驱动装置、平衡系统等应安装牢固，不允许有晃动现象，特别注意轴支板不能外张。

华建欧式卷帘车库门安装土建条件要求

安装欧卷车库门时，要求安装现场土建结构应满足欧卷车库门的安装条件要求，合格的安装条件有利于车库门安装后外观及运行效果。欧卷车库门的安装方式分内装、中装、外装。中装时对现场的安装结构相对简单，内装与外装对安装结构的要求基本雷同，通常情况都考虑内装形式安装欧卷门（内装最合理）；以下以内装方式说明安装的土建结构条件要求。

1、土建门边/门垛条件要求：

1.1 门洞口两侧所占车库宽度的部份建筑称为门边或门垛，其占车库宽度的洞口面侧到车库门墙的宽度称为门垛宽。门垛的有效宽应为：采用管状电机应≥80mm（内装/外装）、为0㎜时采用中装方式，采用移动电机应≥140mm（内装/外装），其垂直度差应＜10mm，并与门洞口过梁在同一个内平面上。

1.3 安装现场的建筑物门边应为混凝土或实心砖等能承受膨胀螺钉或钻尾螺钉的实体结构，不可为空心砖等结构。

2、土建门楣条件要求：

2.1 门洞口过梁底口至楼顶底板的高度部分称为门楣，这部分的高称为门楣高。其内侧有效高度应为：欧卷门全开后的卷轴直径＋100mm；

2.2 门楣内侧应与两边门边内侧在同一内平面上。

2.3 以门楣的内平面为起点，向车库内方向走，欧卷门的全开卷轴直径门＋100mm（管状电机）、＋500mm（移动电机）的范围内不应有影响安装的障碍物。通常情况安装欧卷门时卷轴部分的整体安装空间：安装管状电机需要＞350㎜，安装移动电机需要＞750㎜，准确尺寸应以门洞高度计算。

2.4 如现场确实没有土建门楣，而有不便再土建增设，可采取用车库门门体材料来做一块固定的挡板以此充当门楣（但不建议此方式来安装车库门）。

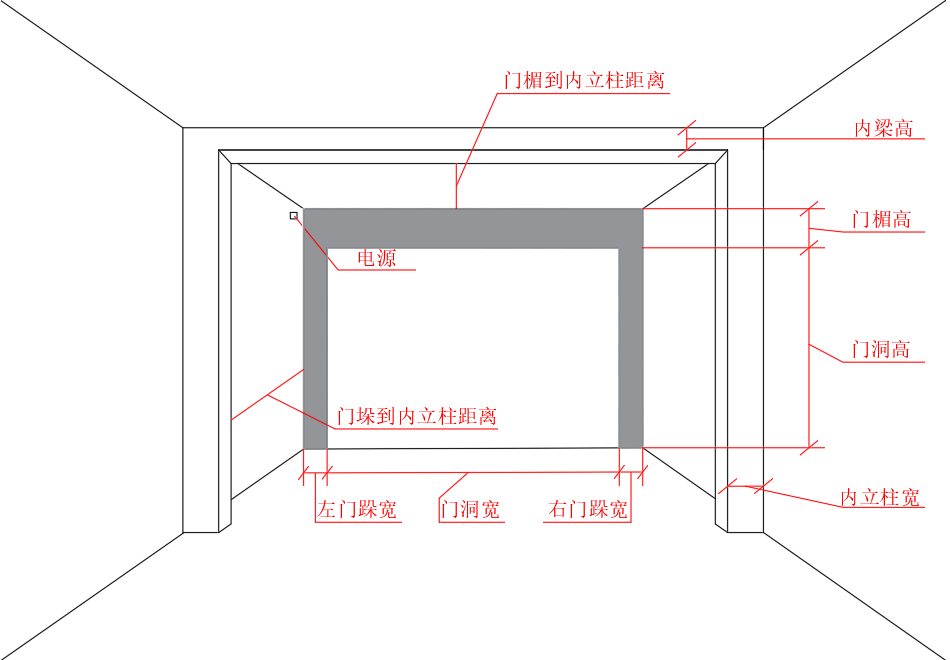

3、安装条件结构示意图及说明：

说明：

门垛宽度：门垛有效尺寸应：＞80㎜（管状电机）、＞140㎜（移动电机）；

门楣高度：门楣有效尺寸应＞300㎜（管状电机/移动电机）；

门垛与内立柱的距离：若（如图）车库有内立柱，则门垛到内立柱的距离应＞300㎜，便于施工工具使用；

门楣与内梁的距离：若（如图）车库有内梁，则门楣内平面到内梁的距离应＞350㎜（管状电机）、＞750㎜（移动电机）、准确尺寸应以门洞高度计算。

电源位置：在躲开欧卷门卷轴和轴支板所占的位置不远处的楼顶底板或靠近楼顶板的侧墙上均可（可左可右）；

如遇其它特殊情况，按现场条件具体设计计算。
