华建工业快速门系列

华建工业快速门分为：快速软帘门、快速堆积门、快速门冷库门、快速硬质门四大类；每类产品都有开关门速度快，开门控制方式多样化的共同特点，但他们都有不同的特性，所以被用在不同的环境和场所。

一、华建工业快速软帘门说明

华建快速软帘门适用于风压或负压﹤30kg/m2的门洞条件安装，采用分段式高密度聚酯纤维工业基布（厚度0.8-1.2mm）门帘，配全透明PVC软片（厚度为1.5mm）透明视窗；门架结构可为：镀锌板挤压成型后喷涂、铝合金、不锈钢；驱动系统采用高频专用电机，功率：0.75-2.2kw；电压220V/380V；控制系统使用IP55盒子与各种常用型保护装置兼容，可挖掘更多控制方式，整体采用PCL数字编程、实现人员车辆及物品的安全通过；停电后可通过手动遥杆轻松开启或关闭门体；运行速度上行0.6～2.0米/秒，下行0.6～2.0米/秒，开、关门速度可通过变频器根据实际需要调节所需上、下行速度。

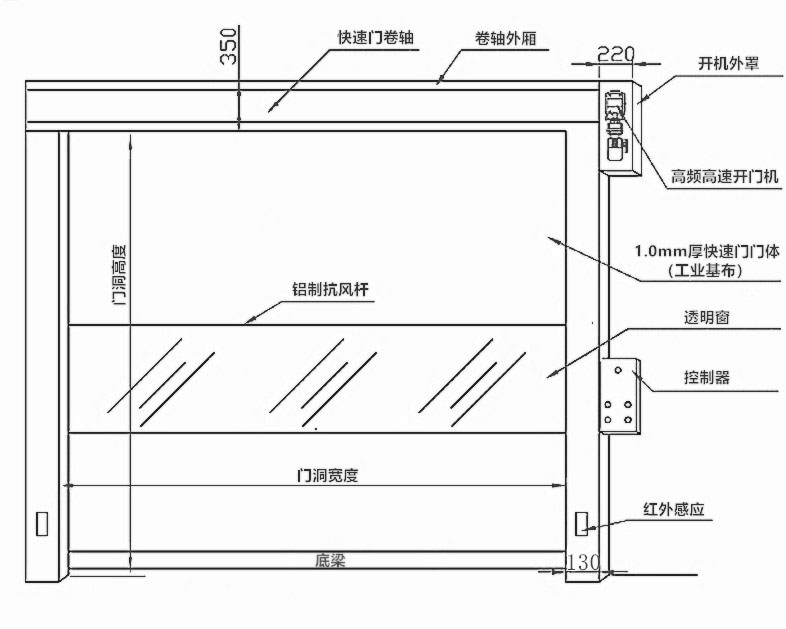

（一）快速软帘门结构示意图

快速软帘门土建安装结构尺寸说明

快速软帘门的安装土建结构要求相对简单，根据上图中产品各处尺寸及实际安装工艺方法确定快速软帘门安装对土建结构尺寸的要求为：门洞两侧宽度空间≥130㎜（但应有安装控制器的位置）、安装电机处宽度空间≥450㎜、安装卷轴处高度空间≥500㎜。

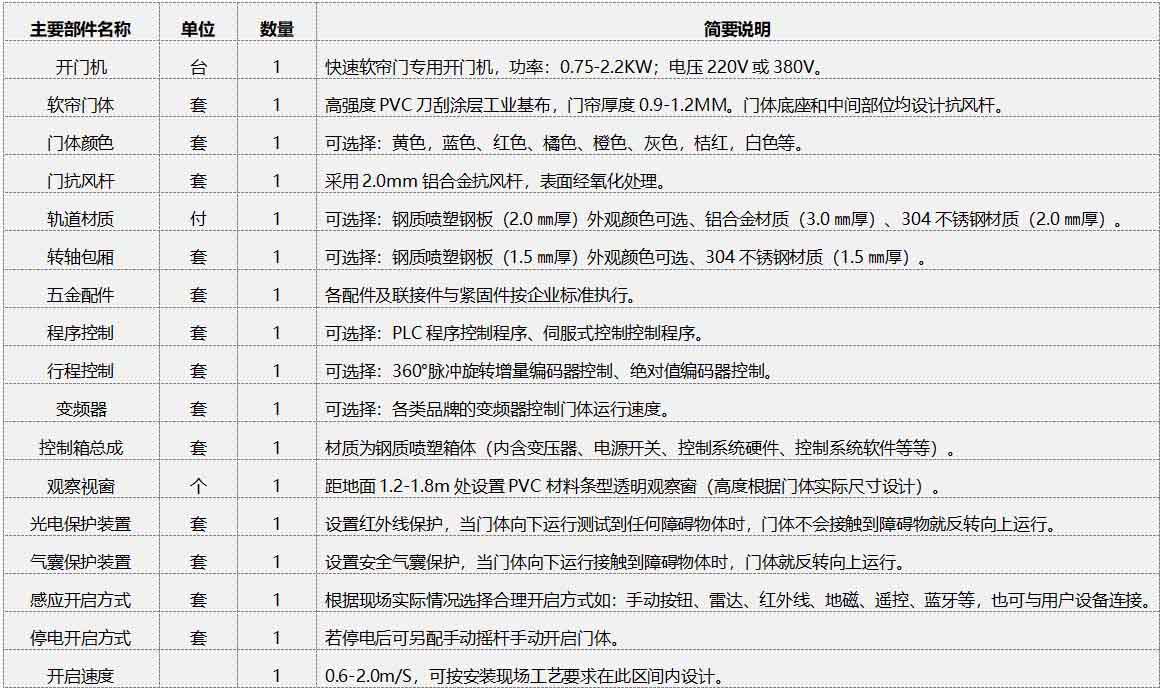

快速软帘门部件清单(单樘）及简述

二、华建工业快速堆积门说明

华建快速堆积门是在快速软帘门基础上的创新产品，把快速软帘门的卷式开门方式改为了通过背带的堆积开门方式，把快速卷门的铝合金抗风杆改为了钢质圆形抗风杆，较快速软帘门适用的门洞面积更宽、更高、抗风压或负压能力更强。采用联体式高密度聚酯纤维工业基布（厚度0.8-1.2mm）门帘，配全透明PVC软片（厚度为1.5mm）透明视窗；门架结构可为：镀锌板挤压成型后喷涂、不锈钢；驱动系统采用高频专用电机，功率：0.75-2.2kw；电压220V/380V；控制系统采用IP55盒子与各种常用型保护装置兼容，可挖掘更多控制方式，整体采用PCL数字编程、实现人员车辆及物品的安全通过；停电后可通过手动遥杆轻松开启或关闭门体；运行速度上行0.6～1.5米/秒，下行0.6～1.5米/秒，开、关门速度可通过变频器根据实际需要调节所需上、下行速度。

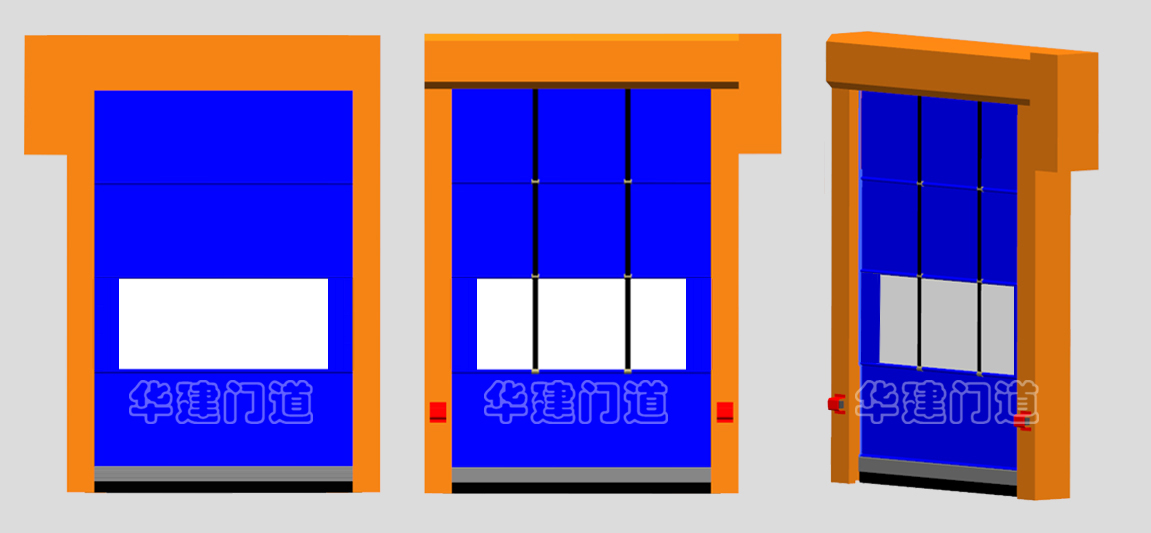

快速堆积门结构示意图

快速堆积门土建安装结构尺寸说明

快速堆积门与快速软帘门的安装土建结构要求有所不同，因为快速堆积门的轨道大小、卷轴大小、卷轴包厢大小是根据实际的门体大小、风压大小来灵活设计的，卷轴包厢安装的高矮位置是根据现场要求的门体开启后的净高尺寸来确定的，所以快速堆积门安装对土建结构尺寸要求是变化的，不同的门体尺寸土建要求不同，无法准确确定。需求时务必向华建确认现场是否满足产品安装要求。

快速堆积门部件清单(单樘）及简述

三、华建工业快速冷库门说明

华建快速冷库门是在快速软帘门基础上的创新产品，在保持快速开启和快速门关闭的前提下通过技改、创新，使门具有保温、隔热、防冻防结霜、防撞的特性。华建快速门冷库门经得起冷热交替，适用于保鲜库、冷藏库、冷库及缓冲间，适用温度为-30~-0℃。具有自动恢复功能，当门体受外力撞击从轨道里脱落后，在下一个开启过程中自我修复回原到轨道中，并且使用如初。门体采用双层耐低温冷库专用帘布中间填充30㎜保温材料，两侧立柱采用的加热布袋侧密封及顶密封和加热机构可有效防止轨道两侧结霜，特定环境下还可加装工业级风扇除霜防霜；驱动系统采用高频专用电机，功率：0.75-2.2kw；电压220V/380V；控制系统采用IP55盒子与各种常用型保护装置兼容，运行速度上行0.6～1.5米/秒，下行0.6～1.5米/秒，开、关门速度可通过变频器根据实际需要调节所需上、下行速度。

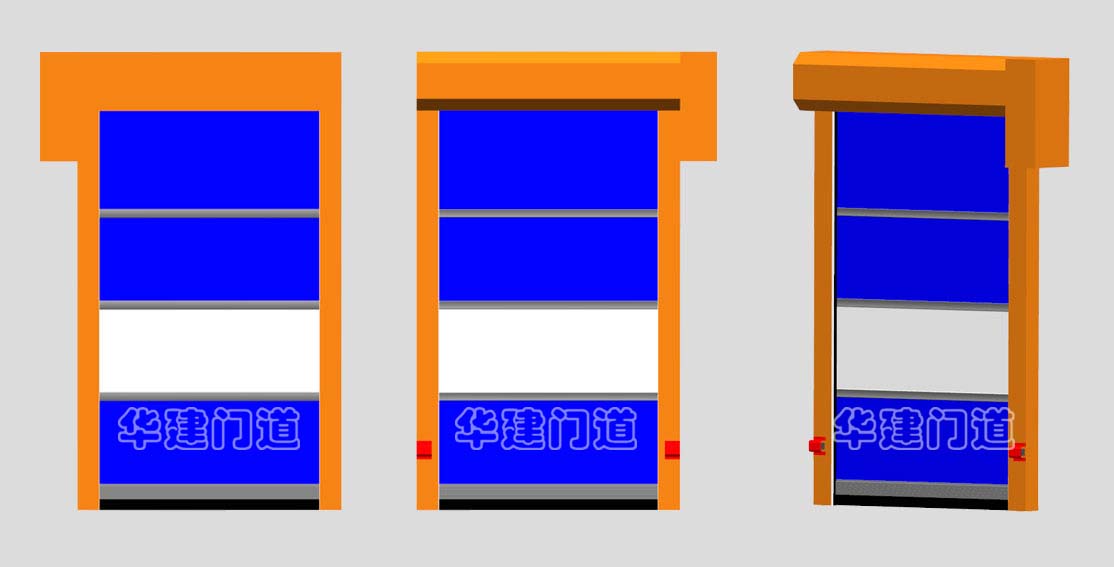

快速冷库门结构示意图

快速冷库门土建安装结构尺寸说明

快速冷库门的安装土建结构要求相对简单，根据产品各处尺寸及实际安装工艺方法确定快速冷库门安装对土建结构尺寸的要求为：门洞两侧宽度空间≥210㎜（但应有安装控制器的位置）、安装电机处宽度空间≥450㎜、安装卷轴处高度空间≥450㎜。

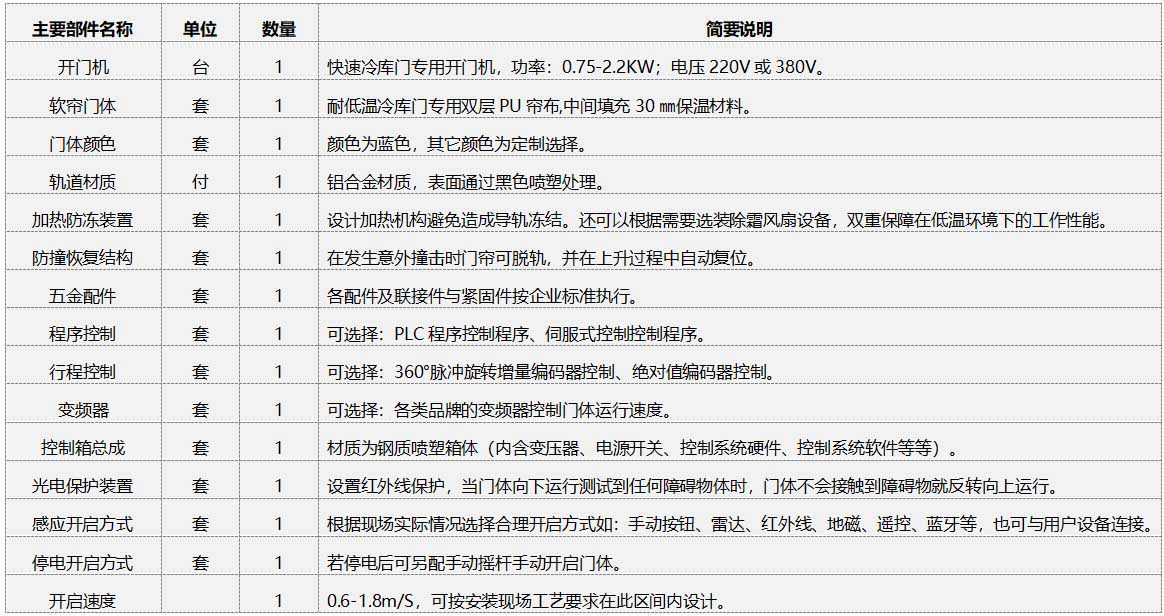

快速冷库门部件清单(单樘）及简述

四、华建工业快速硬质门说明

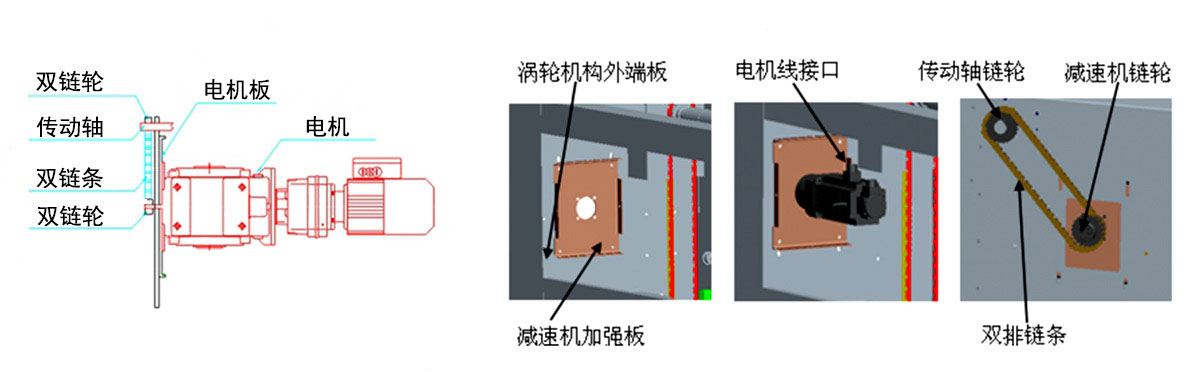

华建工业快速硬质门是在快速软帘门、快速堆积门、快速冷库门基础上的创新产品，在保持快速开启和快速门关闭的前提下通过技改、创新，使门具有保温、隔热、高强度、高抗风性的特性；华建工业快速硬质门采用带双螺旋涡轮结构的方式来引导门体的开和关，门体两端均设有特制的导向轮和滚动滑轮在轨道和螺旋涡轮结构的端板中滚动运行；在门体开关过程中门体的导向轮和滚动滑轮与轨道和螺旋涡轮结构的组合形式使门体卷成卷轴后门体与门体之间有一定间隙，表面不相互摩擦；门体卷成卷轴后卷层之间无接触且有运行轨迹，门体的运行就会更流畅并且不怕摩擦损伤门体表面，这样就为门的高速运转提供了基础条件，再配上高速、高频的华建工业快速硬质门专用开门机，从而实现门体的高速、高频、平稳运转；华建工业快速硬质门还配备各种安全保护装置，具有：运行速度快、安全系数高、运行平稳、噪音小、故障率少，保温节能的特点。门体采用硬质铝合金材料，抗风能力达11级，驱动系统采用高频专用电机，功率：0.75-2.2kw；电压220V/380V；控制系统采用IP55盒子与各种常用型保护装置兼容，运行速度上行0.6～2.0米/秒，下行0.6～2.0米/秒，开、关门速度可通过变频器根据实际需要调节所需上、下行速度。

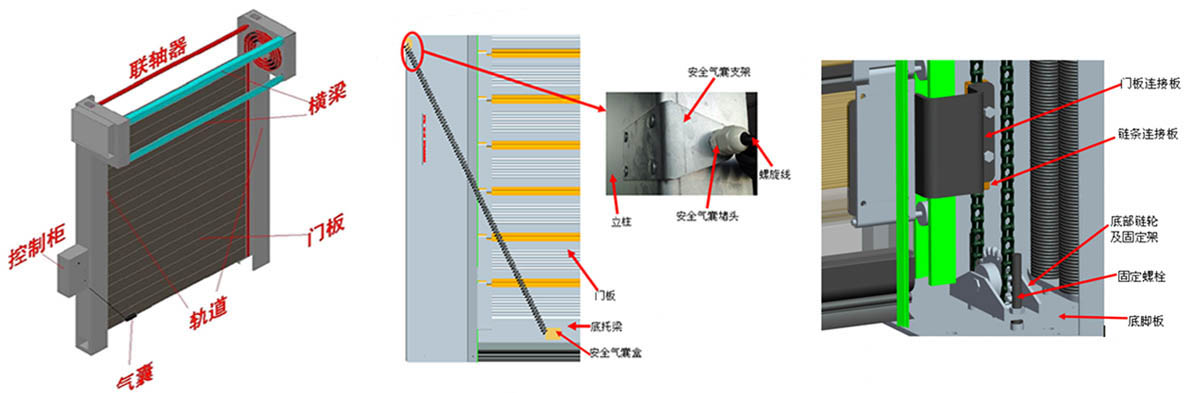

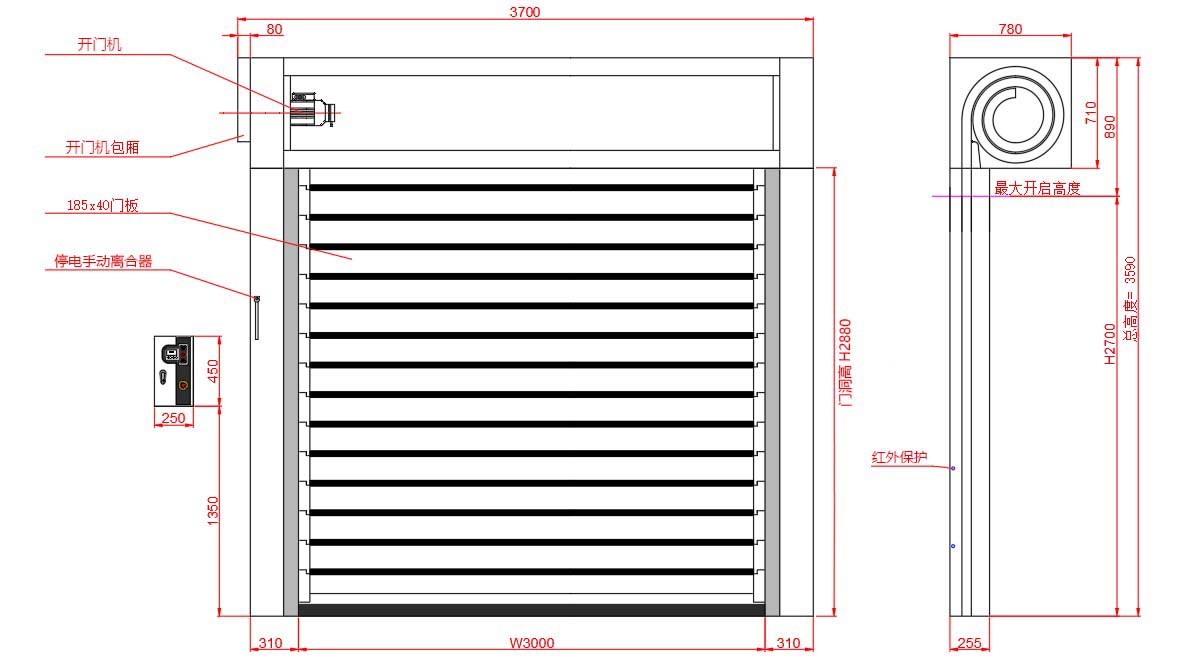

快速硬质门结构示意图

快速硬质门土建安装结构尺寸说明

快速硬质门的安装土建结构要求相对简单，根据产品各处尺寸及实际安装工艺方法确定快速硬质门安装对土建结构尺寸的要求为：门洞两侧宽度空间≥310㎜（但应有安装控制器的位置）、安装电机处宽度空间≥390㎜、安装卷轴处高度空间≥650-1000㎜（实际尺寸根据门洞高度调整）。

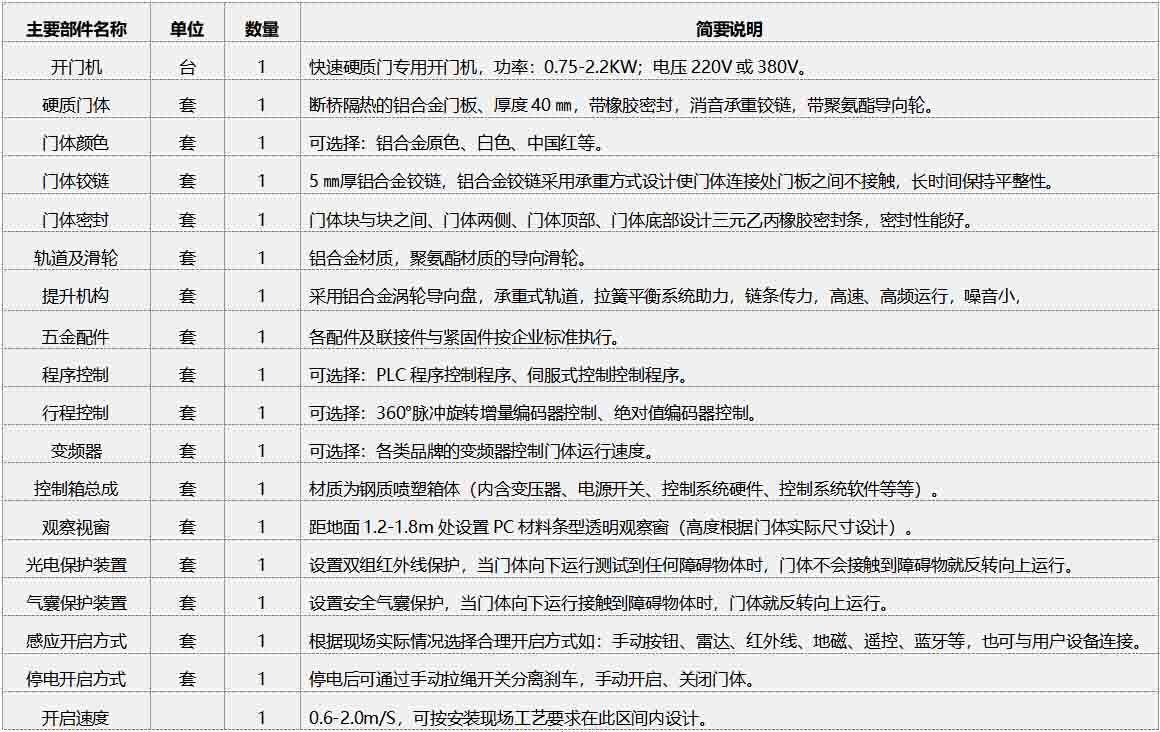

快速硬质门部件清单(单樘）及简述
