华建工业卷帘门系列

华建工业欧式卷帘门是在普通的单层电动铝合金卷帘门、单层电动钢质卷帘门的基础上发展、创新、开发的新型电动卷帘门产品。它采用双层铝合金结构为门体，采用主动滚动式支撑电机及转轴系统，彻底解决了普通电动卷帘门及未采用主动滚动式支撑电机及转轴系统的普通电动欧卷门易坏、不耐用、噪音大、密封效果差的缺陷。

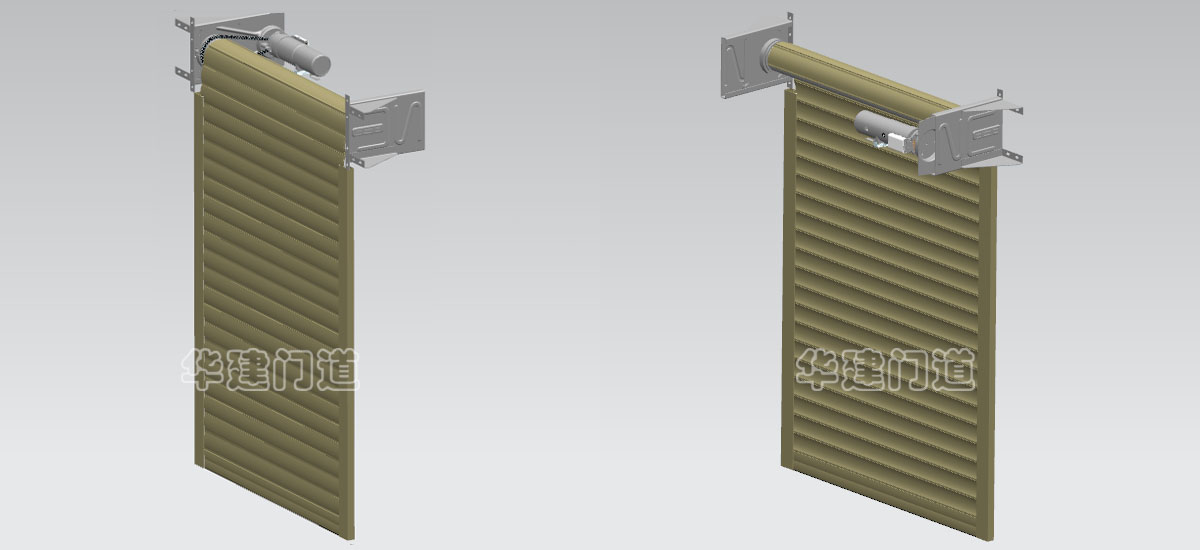

华建工业欧式卷帘门结构图

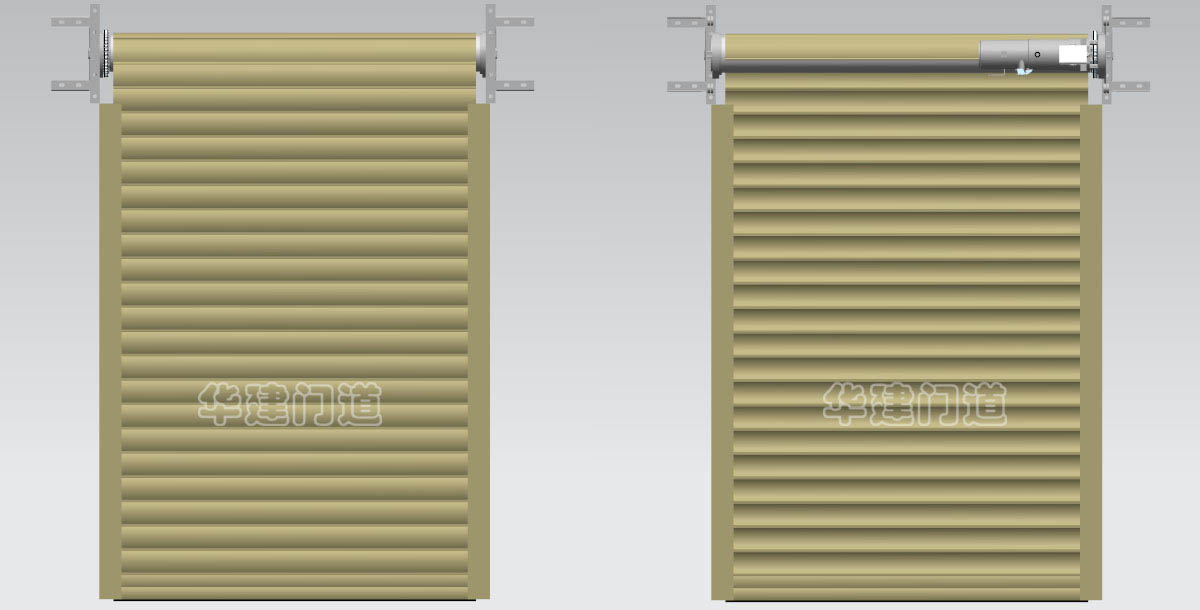

主动滚动式支撑电机及转轴系统配铝合金双层门体

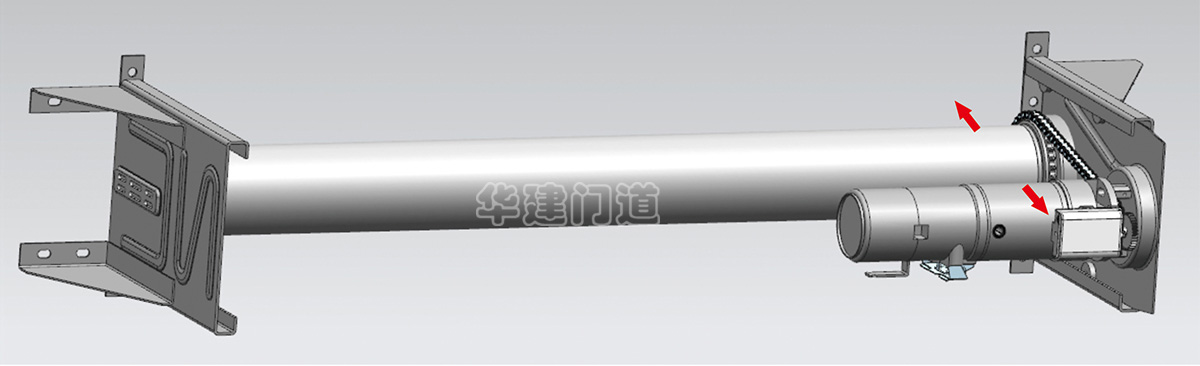

主动滚动式支撑电机及转轴系统前后移动示意图

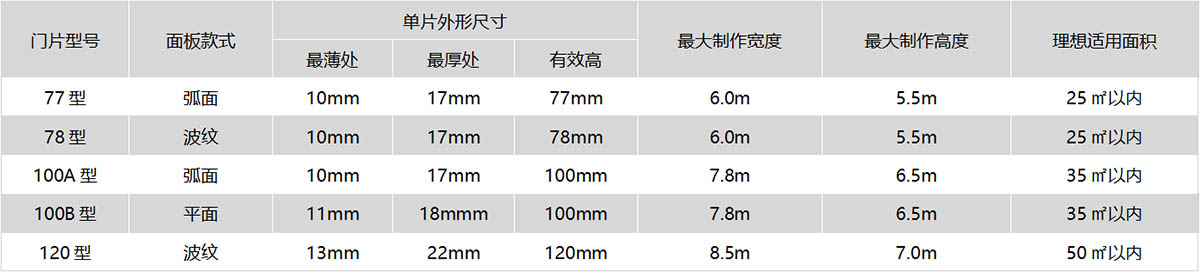

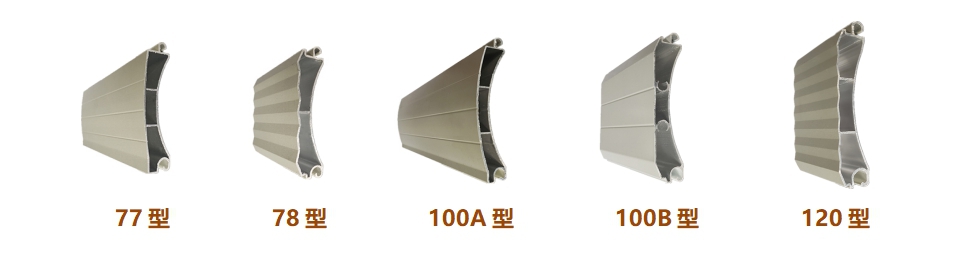

华建工业欧式卷帘门门体规格及适用范围

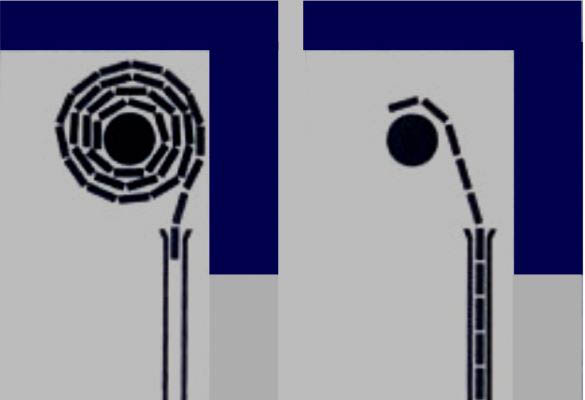

主动滚动式支撑电机及转轴系统与普通支撑的效果对比

说明：通过图中及对比显示可看出：采用常规支撑端板的工业欧卷门（图A）转轴直径大小会随着门体开的高矮状态而逐步变大，变小，转轴的直径是变化的而转轴的位置是固定不变的 ，工业欧卷门的门体与轨道必定形成如图中（图A）显示一样的斜面和夹角，造成轨道与门体出现非常大的摩擦 ，故门易坏、摩擦力大、噪音大、密封性差等弊端；华建的主动滚动支撑系统（图B）解决 了以上缺陷，实现了工业欧卷门的转轴在门体开和关的过程中自由的前后移动，不管转轴因为门体开或关的直径变大还是变小门体永远是垂直于轨道槽口（图B），不会与轨道产生大的摩擦力，所以安装华建的主动滚动支撑系统的工业欧卷门使用寿命会更长、运行噪音更小、故障率更低、抗风性能更好。

华建工业欧式卷帘门各项常规技术要求

1、常规技术性能要求：

1.1 耐用性能：门的正常使用寿命不低于50000次(易损件除外）；

1.2 抗风压性能：门的抗风压性能根据门的使用场合确定，门抗风压性能应≥700Pa，必要时门板应采取加强措施；

1.3 密封性能：门的轨道内设置密封毛条，特殊情况门体与门体单片挂钩处设置三元乙丙橡胶条；

1.4 安全性能：驱动装置有自功能，门在断电时应不能非正常轻易打开，门扇启闭终点有行程限位，终点定位准确，重复精度不大于10mm；

1.5 电控装置性能：门在环境温度-20℃～50℃的条件下能正常工作，门在相对湿度90%的条件下能正常工作；各电器元件控制精确，标配按键控制门的启闭，可延展其它的启闭控制方式；

1.6 启闭控制性能：门启闭控制装置应灵敏、轻便，启闭速度为0.1～0.2m/s，配遥控时有效距离应大于15m，小于50m；设有停电手动启闭功能，停电后门可手动拉链启闭门扇；

1.7 噪音控制性能：门在启闭运行时，持续噪声不大于65dB。

2、制作规范标准及要求：

2.1 轨道：铝合金材质制作，厚度为1.6-2.5mm，表面做喷涂处理，带消音密封条，固定螺钉开孔处配置装饰盖帽；

2.2 固定件：采用厚度不小于2.0mm厚的镀锌板制作，表面做喷涂处理；

2.3 轴支板：采用镀锌板模具冲压制作，厚度2.0-4.0mm，表面做喷涂处理，根据不同要求配置固定或移动轴支板；

2.4 平衡转轴：根据不同的门洞规格及开门机选型，配置相应的φ80、φ114、φ140、φ165、φ220等镀锌圆管转轴；

2.5 门体：根据不同的门洞规格及开门机选型，配置相应的77㎜、80㎜、90㎜、100㎜、120㎜的双层铝合金门体，应满足门的不同要求，总体要有足够刚性和强度；

2.6 门体切割：欧式卷帘门的门体是多片组合的方式，每片门体切割的长度差应控制在1㎜内，并必须由铝型材专用切割设备切割；

2.7 开门机：额定电压220V/380V，可配置：固定外挂电机、移动外挂电机，满足门各项要求，可扩展开门机控制方式；

2.8 外包厢：门配置外包箱时，外包箱外形尺寸几何应标准，与轴支板或固定支架匹配严谨，不影响开门机的停电手动操作装置。

3、装配规范标准及要求：

3.1 门板表面应平整，光洁、无明显机械损伤，门体相邻表面无明显色差；

3.2 导轨及五金配件等表面应平整，光洁、无明显机械损伤，门体相邻表面无明显色差；

3.3 各部件表面涂层均匀、色泽一致，无流挂、脱落、露底等缺陷；

3.4 导轨横向垂直度和纵向垂直度应控制在5㎜内，尽量绝对垂直；

3.5 门扇与墙体或轨道的搭接量(单边)不小于25mm，特殊情况增加搭接量；

3.6 门扇顶部与转轴的搭接量，最少要超过转轴顶面80-300㎜，根据转轴大小实际定量；

3.7 导轨、驱动装置、平衡系统等应安装牢固，不允许有晃动现象，特别注意轴支板不能外张。

华建欧式卷帘门安装土建条件要求

安装欧式卷帘门时，要求安装现场土建结构应满足欧卷门的安装条件要求，合格的安装条件有利于门安装后外观及运行效果。欧卷门的安装方式分内装、中装、外装。中装时对现场的安装结构相对简单，内装与外装对安装结构的要求基本雷同，通常情况都考虑内装形式安装欧卷门（内装最合理）；以下以内装方式说明安装的土建结构条件要求。

1、土建门边/门垛条件要求：

1.1 门洞口两侧的宽度称为门边或门垛宽。

1.2 门垛的有效宽应为：采用固定支撑电机应≥100mm（内装/外装）、为0㎜时采用中装方式；采用滚动支撑电机应≥140mm（内装/外装），其垂直度差应＜10mm，并与门洞口过梁在同一个内平面上；不同的门体选型有一定的尺寸差异（请垂询）；

1.3 安装现场的建筑物门边应为混凝土或实心砖等能承受膨胀螺钉或钻尾螺钉的实体结构，不可为空心砖等结构。

2、土建门楣条件要求：

2.1 门洞口过梁底口至楼顶底板的高度部分称为门楣，这部分的高称为门楣高；

2.2 门楣有效高度应为：欧卷门全开后的卷轴直径＋100mm，门楣内侧应与两边门边内侧在同一内平面上；

2.3 以门楣的内平面为起点，向室内方向走，680mm（固定型电机）、＋750mm（滚动型电机）的范围内不应有影响安装的障碍物；

2.4 如现场确实没有土建门楣，而有不便再土建增设，可采取用门体材料来做一块固定的挡板以此充当门楣（但不建议此方式来安装）。

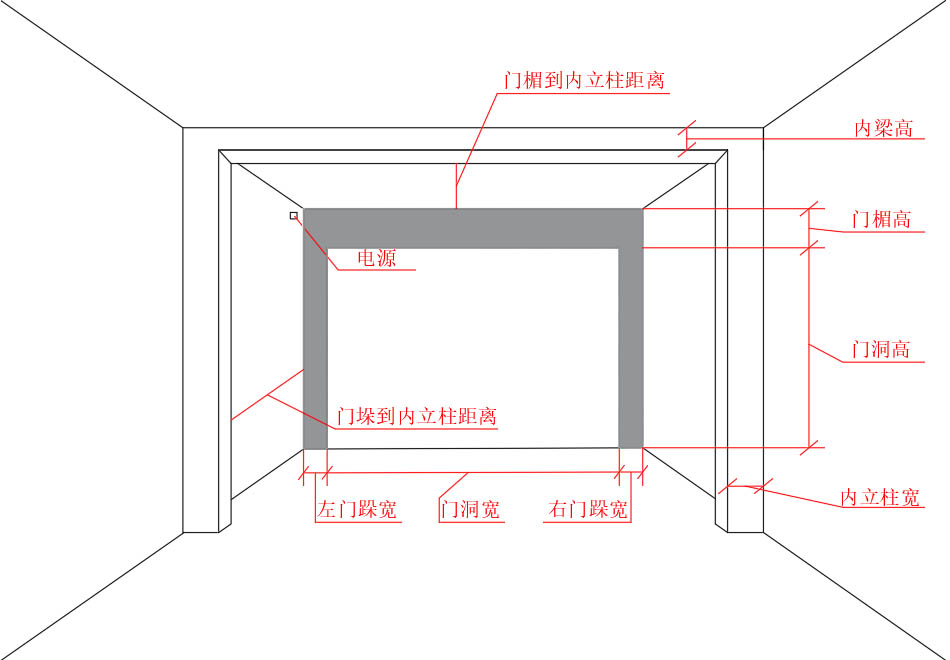

3、安装条件结构示意图及说明：

说明：

门垛宽度：门垛有效尺寸应：＞80㎜（固定型支撑电机）、＞140㎜（主动滚动型支撑电机）；

门楣高度：门楣有效尺寸应＞门全开后的卷轴直径＋100mm，卷轴直径是随门洞高度变化的；

门垛与内立柱的距离：若（如图）有内立柱，则门垛到内立柱的距离应＞300㎜，便于施工工具使用；

门楣与内梁的距离：若（如图）有内梁，则门楣内平面到内梁的距离应＞680㎜（固定型支撑电机）、＞750㎜（主动滚动型支撑电机），准确尺寸应以门洞高度计算。

电源位置：在躲开工业欧式卷帘门卷轴和轴支板所占的位置不远处的楼顶底板或靠近楼顶板的侧墙上均可（可左可右）；
