华建电动折叠门说明

华建工业电动折叠门是华建门业为了解决部分洞口左右、上下的安装空间均较小不宜安装其他门种而设计的一种工业自动门，可分为普通钢质电动折叠门、铝合金型材折叠门、欧标折叠门。他具有占用洞口空间小，结构紧凑，安装方便外形美观、经久耐用等特点；可由高品质的电机、齿轮、蜗轮蜗杆，减速机、直线导轨、链轮、链绳等机构组成驱动系统，也可采用特殊的曲臂驱动系统实现门体的折叠启闭。此门运行平稳、寿命长，手动、电动安全可靠，被广泛用于门洞横向纵向安装空间均较小的建筑用门；华建工业折叠门门体可采用彩钢板、铝板、不锈钢板、铝合金型材等材质，门扇上可设计门中门、窗户，可采用不同类型的开门机驱动，实现门体左右折叠运行，宽度可达几十米。

一、钢质电动折叠门

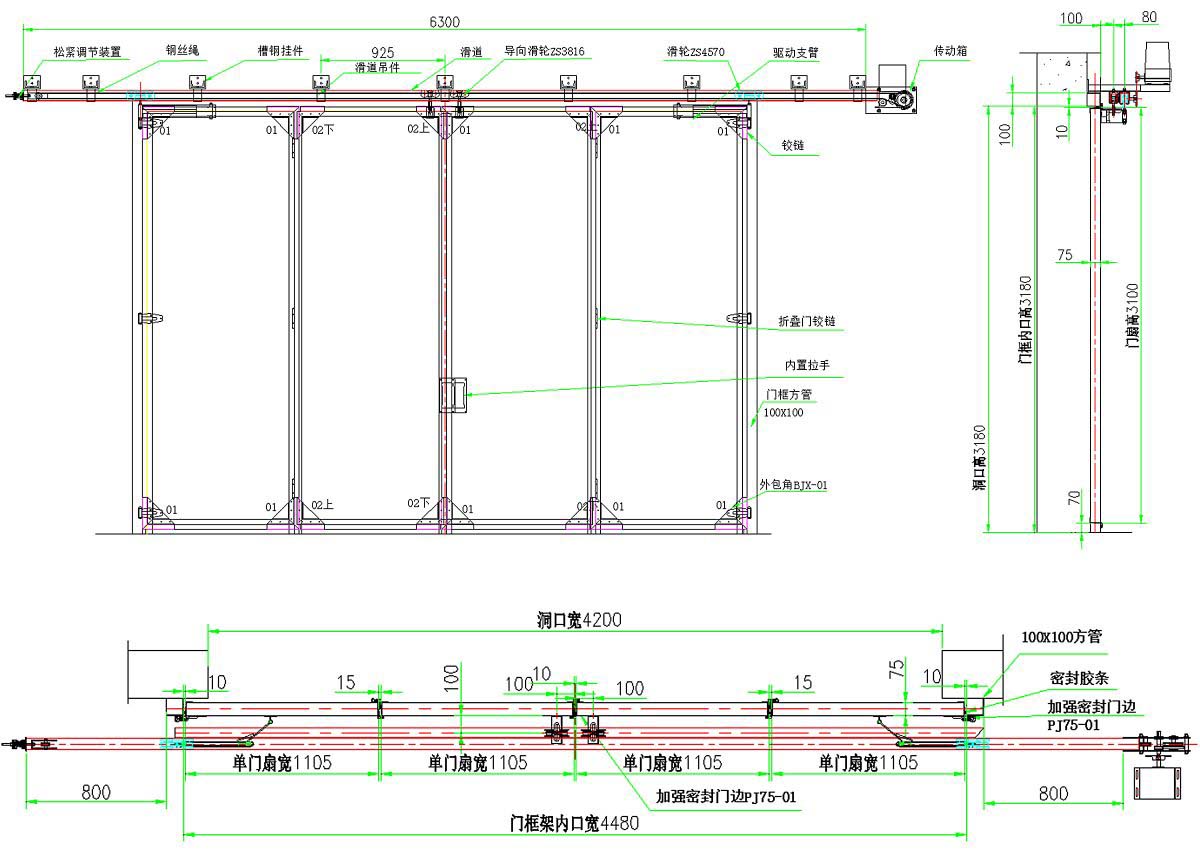

（一）钢质电动折叠门结构示意图

（二）钢质电动折叠门特点简述

1、开门机：

采用折叠门专用开门机，根据门体的规格和设计方式匹配不同的型号。开门机内部采用蜗轮蜗杆转动，起动力矩大且能实现短时间超载运行，运行噪音低，震动小；可配接遥控器，储备电源等装置。具有热保护功能，安全，可靠；门开关行程限位精准，带停电手动装置，电动与手动开启转换自然，安全、可靠。

2、门体：

2.1 门板采用彩钢板，中间填充聚氨酯或聚苯乙烯材料，门体总厚度可为：40mm、50mm、75mm、100mm（根据现场实际情况选型）；

2.2 门体四周包边采用优质镀锌板轧制的专用钢质型材，结构合理，强度高，型号与门体厚度匹配；

2.3 型材上设有与相邻型材匹配的搭接边，在门体关闭时使其充分吻合，搭接边中设有燕尾键槽，键槽内插入专用的三元乙丙橡胶条；

2.4 包边框料型材造型简洁大方，表面经镀锌防腐处理，配合专用的五金配件、使门体具有坚固耐用、气密性、保温性及隔音性能强等特点；

2.5 门体转角处设计包角角码，采用专用模具冲压成型， 加强角部强度，美观大方，两侧及顶部密封采用三元乙丙橡胶密封，下密封采用聚酯纤维布扎（不会像胶条那样擦黑地面）。

 3、承重及传动方式：

华建钢质电动折叠门采用上承重的方式，电机传动可采用曲臂传动、采用钢绳转动（多扇折叠时采用）。

二、铝型材电动折叠门

（一）铝型材电动折叠门结构示意图

（二）铝型材电动折叠门特点简述

1、开门机：

采用折叠门专用开门机，根据门体的规格和设计方式匹配不同的型号。开门机内部采用蜗轮蜗杆转动，起动力矩大，运行噪音低，震动小；可配接遥控器，储备电源等装置。具有热保护功能，安全，可靠；门开关行程限位精准，带停电手动装置，电动与手动开启转换自然，安全、可靠。

2、门体：

2.1 门板采用铝合金型材与高强度聚碳酸酯板组合而成，可透视也可不透视。门体总厚度为：40mm厚，可生产为不同的颜色；

2.2 型材上设有与相邻型材匹配的专用三元乙丙橡胶条密封；

2.3 型材表面经喷塑处理，配合专用的五金配件、使门体具有美观、耐用、气密性、隔音性能强等特点；

 3、承重及传动方式：

华建铝型材电动折叠门采用上承重的方式，电机传动采用曲臂传动、采用齿轮转动（多扇折叠时采用）。

三、欧标电动折叠门

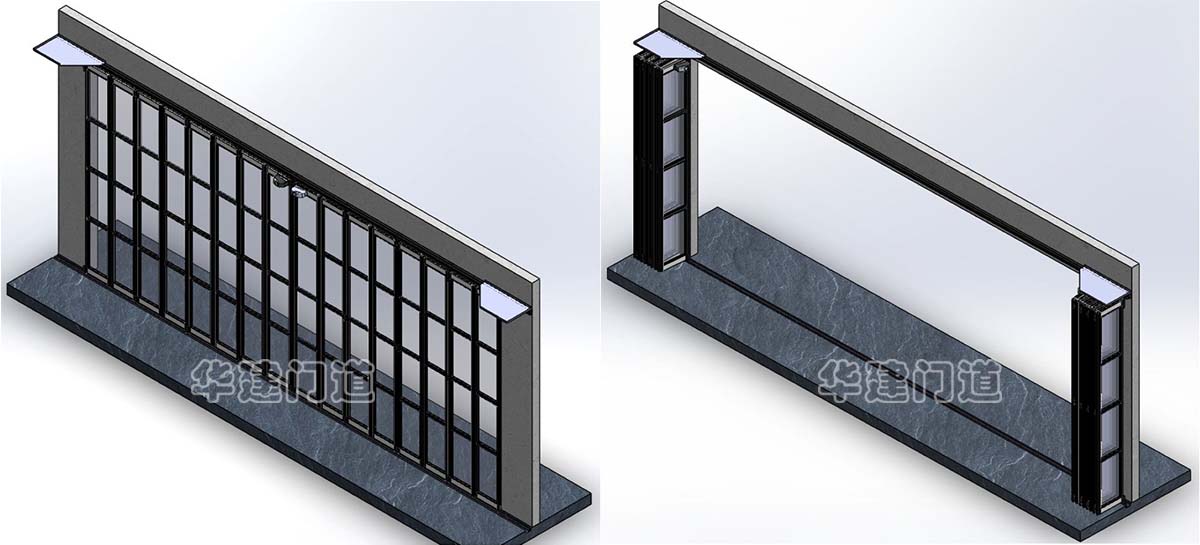

（一）欧标电动折叠门结构示意图

（二）欧标电动折叠门特点简述

1、开门机：

采用折叠门专用开门机，根据门体的规格和设计方式匹配不同的型号。开门机内部采用蜗轮蜗杆转动，起动力矩大，运行噪音低，震动小；可配接遥控器，储备电源等装置。具有热保护功能，安全，可靠；门开关行程限位精准，带停电手动装置，电动与手动开启直接转换自然，安全、可靠。

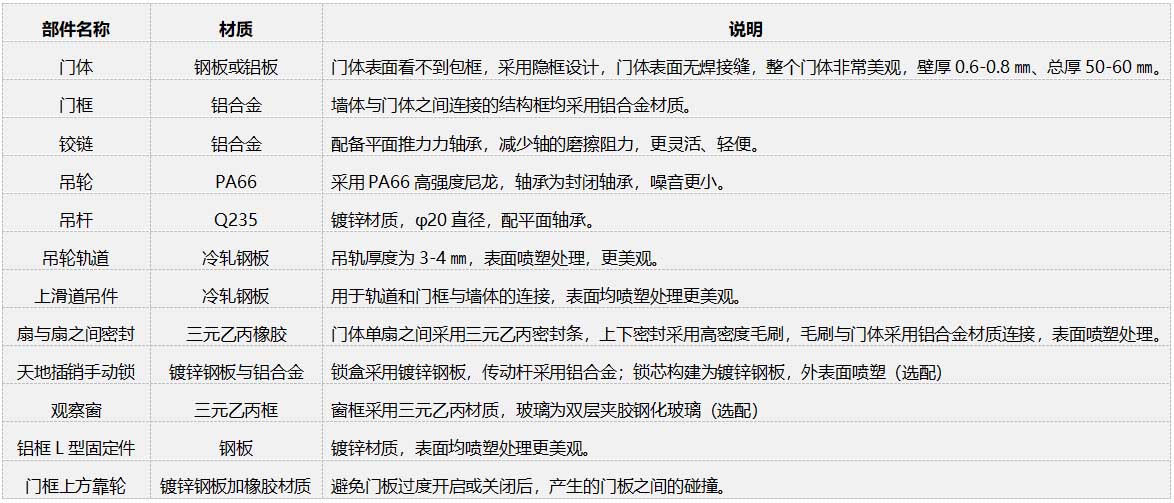

2、门体及辅件：

 3、承重及传动方式：

华建欧标电动折叠门采用上承重的方式，电机传动采用伸缩臂、曲臂传动、采用齿轮转动（多扇折叠时采用）。
