华建电动平移庭院门说明

华建电动庭院门按材质分为：钢质（铁艺）庭院门、铝艺庭院门、木质庭院门；按开启方式分为：电动平移庭院门、电动平开庭院门，电动平移庭院门又分单扇平移和双扇平移，电动平移庭院门不管门体采用什么材质、不管是单扇还是双扇，整体的运行方式是一样的（直线运行），开门机有：分体式平移门机（电机部分与控制部分分开，为两个设备）、一体式平移门机（电机部分与控制部一体，为一个设备）；电动平移庭院门还是以安装分体式平移门开门机的效果最佳；这里按分体式平移机的电动平移庭院门做技术说明。

电动平移庭院门安装结构（分体开门机）

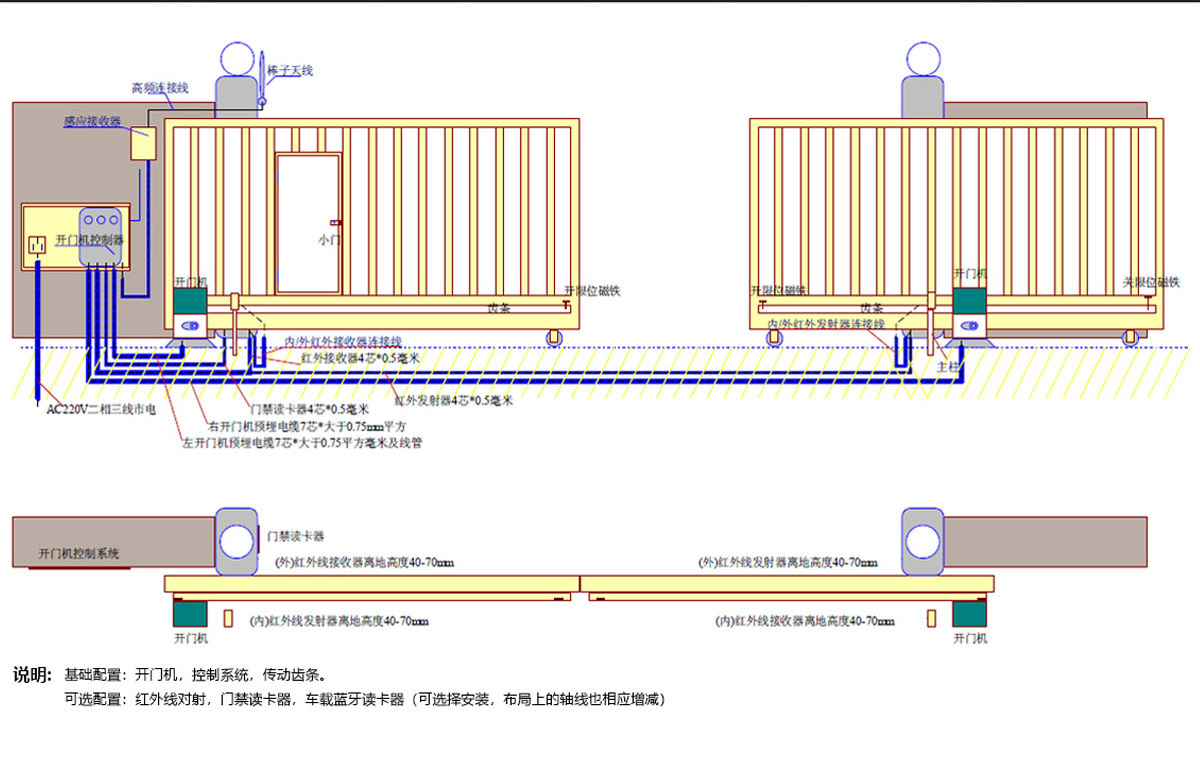

双扇平移门

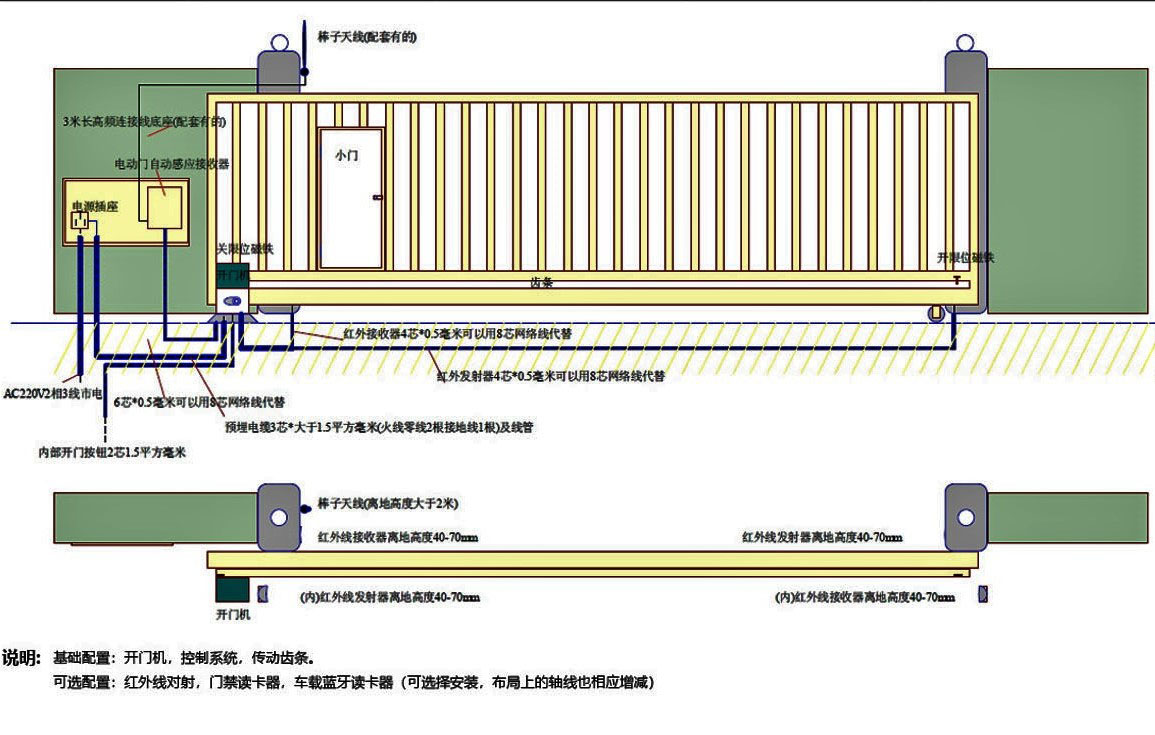

单扇平移门

电动平移庭院门开门机

华建平移庭院门开门机具有结构紧凑、起动力矩大、能短时超载运行等特点。过载时有电气、机械双重保护，能确保使用安全。停电时采用专用钥匙脱开离合器实现手动开门、关门。控制箱中均预留有遥控接口，控制箱可配接红外线探头、碍物阻挡时能自动返回。

外观及参数

 二、安装要点

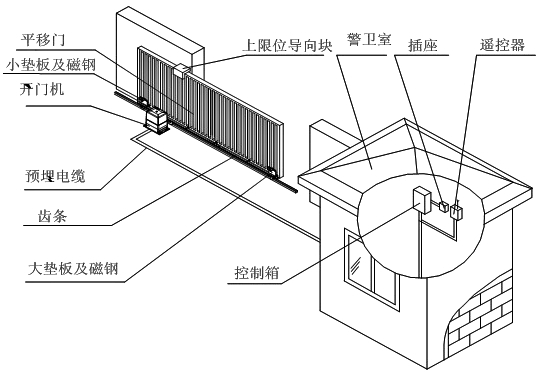

1.各部件位置和电机基础及预埋

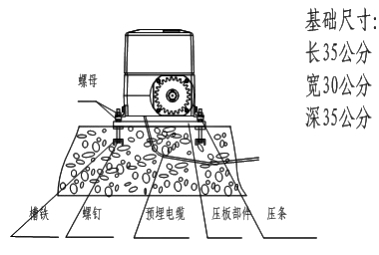

安装前在地面预埋设轻轨，轨道长度为大门长度的两倍。门的轨道应保证平直，在门的轨道两端头安装机械限位块。从电控箱所在地至主机附近需埋设电线管道。管道材料为硬铠甲管、镀锌管或铝塑复合管。管内径应大于20mm。电机安装需有牢固的基础，各部件安装位置及电机基础要求如图：

 2.齿条与门的安装

将固定柱焊接在门体上，注意固定柱应排列整齐，保证齿条安装后的离地高度应符合要求；在装齿条前先用离合调节手柄将主机的齿形离合器解脱（将离合调节手柄逆时针旋6圈左右）；将齿条用螺栓固定在固定柱上，调整齿条上下位置，使齿条与齿轮啮合正确，并保证1毫米的间隙；调整开门机与齿条的前后位置，保证齿条和齿轮有效啮合。装在门上的齿条应排列整齐在同一直线上、齿条的总长度与门体相当。

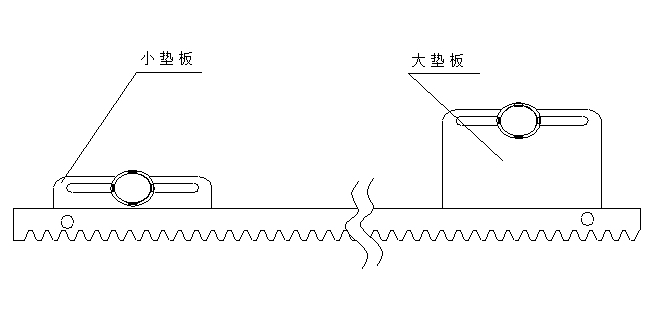

3.磁钢部件的安装

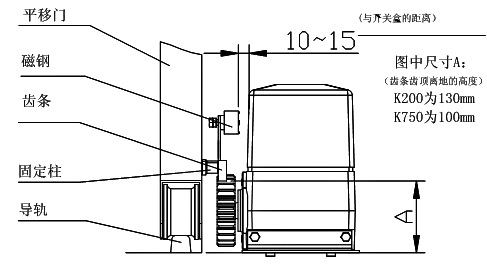

安装磁钢部件时，应先将齿形离合器脱开；用手推动门体分别至开、关门极限位置，初步确定吸铁部件的位置；将大、小垫板焊在固定好的齿条相应位置上，注意大小垫板与主机的位置、大、小垫板的顺序位置；合上齿形离合器（将离合调节手柄顺时针旋6圈左右）；采用电动开关门，并不时调整磁钢部件在大小垫板腰形槽中的位置，直至能正确限位；磁钢离开关盒距离为10-15mm（距离过远，开关将失灵），在磁钢与开关盒作用距离内不能被导磁材料隔开。
