华建电动平移门说明

华建工业电动平移门根据现场土建情况的不同可设计为上承重下导向、 下承重上导及上下承重导向的运行结构，通过齿条、皮带、链条或钢绳等传动，实现门体水平分析左右平移启闭；可单扇平移、双扇平移、多扇平移。运行平稳寿命长，电动、手动安全可靠，可实现单樘面积上百平米的超大门；适用于门洞纵向方向无太多安装空间而横向方向满足安装空间的工业用门；门体可采用彩钢板、铝板、不锈钢板及钢结构组合等材质及方式，门扇上可设计门中门、窗户，采用开门机驱动实现门体左右直线运动；华建工业平移门两侧和顶面采用三元乙丙橡胶条密封，密封性能优越，停电后可手动开启或关闭门体；开关门运行速度0.1～0.2米/秒。

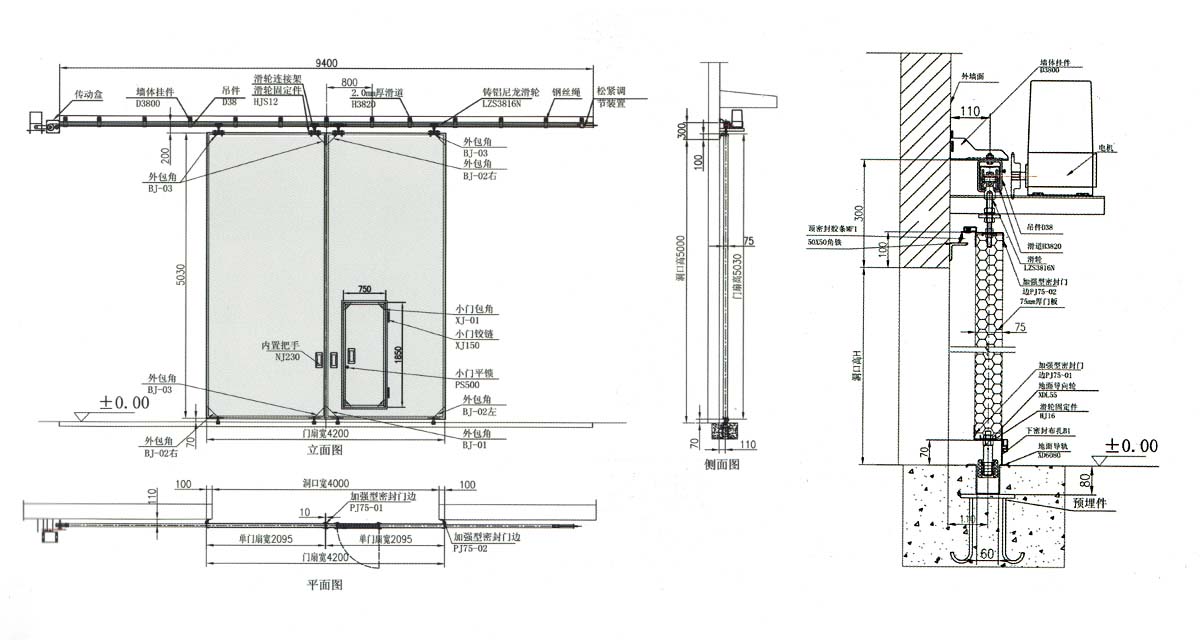

电动平移门结构示意图（双扇平移）

电动平移门门土建安装结构尺寸说明

华建电动平移门安装土建结构要求按不同的门体尺寸宽度、高度土建要求不同，无法准确确定，常规情况下，门洞两侧宽度空间应≥单扇门宽度、安装电机处宽度空间应≥单扇门宽度+900㎜、门洞顶部安装吊轨的高度空间应≥350㎜。

电动平移门主要部件及简述

1、开门机：

采用电动平移门专用开门机，根据门体的规格和设计方式匹配不同的开门机型号。开门机内部采用蜗轮蜗杆转动，通过齿轮、齿条、链条或钢绳传递于门体，起动力矩大且能实现短时间超载运行，远行噪音低，震动小；可配接遥控器，储备电源等装置。具有热保护功能，安全，可靠；采用油浸式电机设计，整机润滑性能出众，耐低高温差值大；门开关行程限位精准，带停电手动装置，让电动与手动开启直接转换自然，并配置电动、手动转换钥匙，安全、可靠；配备红外线、安全囊、门中门开关接口。

2、门体

2.1 门板采用彩钢板，中间填充聚氨酯或聚苯乙烯材料，门体总厚度可为：40mm、50mm、75mm、100mm、120mm、150mm、200mm、240mm、320mm（根据现场实际情况选型）；

2.2 门体四周包边采用优质镀锌板轧制的专用钢质型材，结构合理，强度高，型号与门体厚度匹配；

2.3 型材上设有与相邻型材匹配的搭接边，在门体关闭时使其充分吻合，搭接边中设有燕尾键槽，键槽内插入专用的三元乙丙橡胶条（规格型号与门边相对应）；

2.4 包边框料型材造型简洁大方，表面经镀锌防腐处理，配合专用的五金配件、使门体具有坚固耐用、气密性、保温性及隔音性能强等特点；

2.5 门体转角处设计包角角码，采用专用模具冲压成型， 加强角部强度，美观大方，两侧及顶部密封采用三元乙丙橡胶密封，下密封采用聚酯纤维布扎（不会像胶条那样擦黑地面）。

3、限位装置：

门体中间对口位置底部配有地面限位器，限位器由专用模具冲压成型，结构牢固方便耐用。两扇门体的对口器可实现门与地面限位器固定，并能强制使两扇门保持在同一平面；滑道内设有限位器，当门扇推拉到设定的部位，将门扇滑轮限位，进而限定门扇位置，电机也设计有精确限位控制，从而使门体限位既准确又牢固。

 4、承重方式：

根据现场具体情况设计合理的承重方式，如：上承重下导向、 下承重上导及上下承重导向等的运行结构。

5、五金件:

华建电动平移门五金配件包含有：密封门边、下导轨、上导轨、下胶条、中胶条、滑轮、滑轮固定件、导向轮、导向轮支架、连接轴、内置把手、限位器、对口销、外包角、外包角衬板、电动传动组件、调节板、电机线及行程开关线等等。
